LSF چیست؟Light Steel Frame · قاب فولادی سبک

قاب فولادی سبک؛ روشی نو برای ساختن.

LSF یا Light Steel Frame، سیستم سازه‌ای متشکل از مقاطع فولادی سردنوردشده با ضخامت کم است که با شکل‌دهی ورق فولادی به مقاطع مهندسی‌شده، مانند استادها و رانرها، تولید می‌شوند.

اعضای سازه‌ای پس از طراحی و محاسبات، در قالب دیوارها، کف‌ها، سقف و خرپاهای سبک به یکدیگر متصل می‌شوند و یک سیستم سازه‌ای یکپارچه ایجاد می‌کنند.

دقت ابعادی، وزن پایین، امکان پیش‌ساختگی و سرعت مناسب مونتاژ، از ویژگی‌هایی هستند که باعث شده‌اند LSF در پروژه‌های مسکونی، ویلایی، تجاری سبک و برخی کاربردهای صنعتی مورد استفاده قرار گیرد.

طراحی هوشمند، مهندسی دقیق، اجرای مطمئن.

تاریخچه LSF

تاریخچه LSF؛ از کجا شروع شد؟

استفاده از فولاد سردنوردشده در ساختمان، نتیجه توسعه تدریجی فناوری شکل‌دهی ورق‌های فولادی و شناخت رفتار سازه‌ای مقاطع نازک است. برخلاف تصور، LSF یک فناوری کاملاً جدید نیست و سابقه توسعه و استفاده آن به چندین دهه قبل بازمی‌گردد.

  1. اوایل قرن بیستم

    استفاده از مقاطع فولادی سردنوردشده در بخش‌هایی مانند کف و اجزای ساختمان آغاز شد و به‌تدریج کاربرد آن در ساختمان‌های سبک توسعه پیدا کرد.

  2. دهه ۱۹۳۰ و ۱۹۴۰

    تحقیقات مهندسی درباره رفتار این مقاطع و روش طراحی آنها جدی‌تر شد.

  3. ۱۹۴۶

    نخستین مشخصات طراحی اختصاصی برای اعضای فولادی سبک توسط AISI منتشر شد؛ نقطه مهمی در توسعه مهندسی این سیستم.

  4. پس از جنگ جهانی دوم

    استفاده از فولاد سردنوردشده در ساخت‌وساز مسکونی و صنعتی بیشتر شد؛ نمونه‌هایی مانند خانه‌های پیش‌ساخته Lustron در دهه ۱۹۴۰ نشان‌دهنده این تلاش بودند.

  5. امروز

    با توسعه تحقیقات، استانداردها و فناوری‌های تولید و طراحی، LSF در کشورهایی مانند آمریکا، کانادا، استرالیا و ژاپن به یکی از روش‌های شناخته‌شده ساخت ساختمان‌های سبک تبدیل شده است.

LSF چگونه ساخته می‌شود؟

از ورق فولادی تا سازه LSF

فرآیند ساخت سازه LSF از طراحی و محاسبات آغاز می‌شود و سپس اطلاعات موردنیاز برای تولید و مونتاژ اعضا تهیه می‌شود.

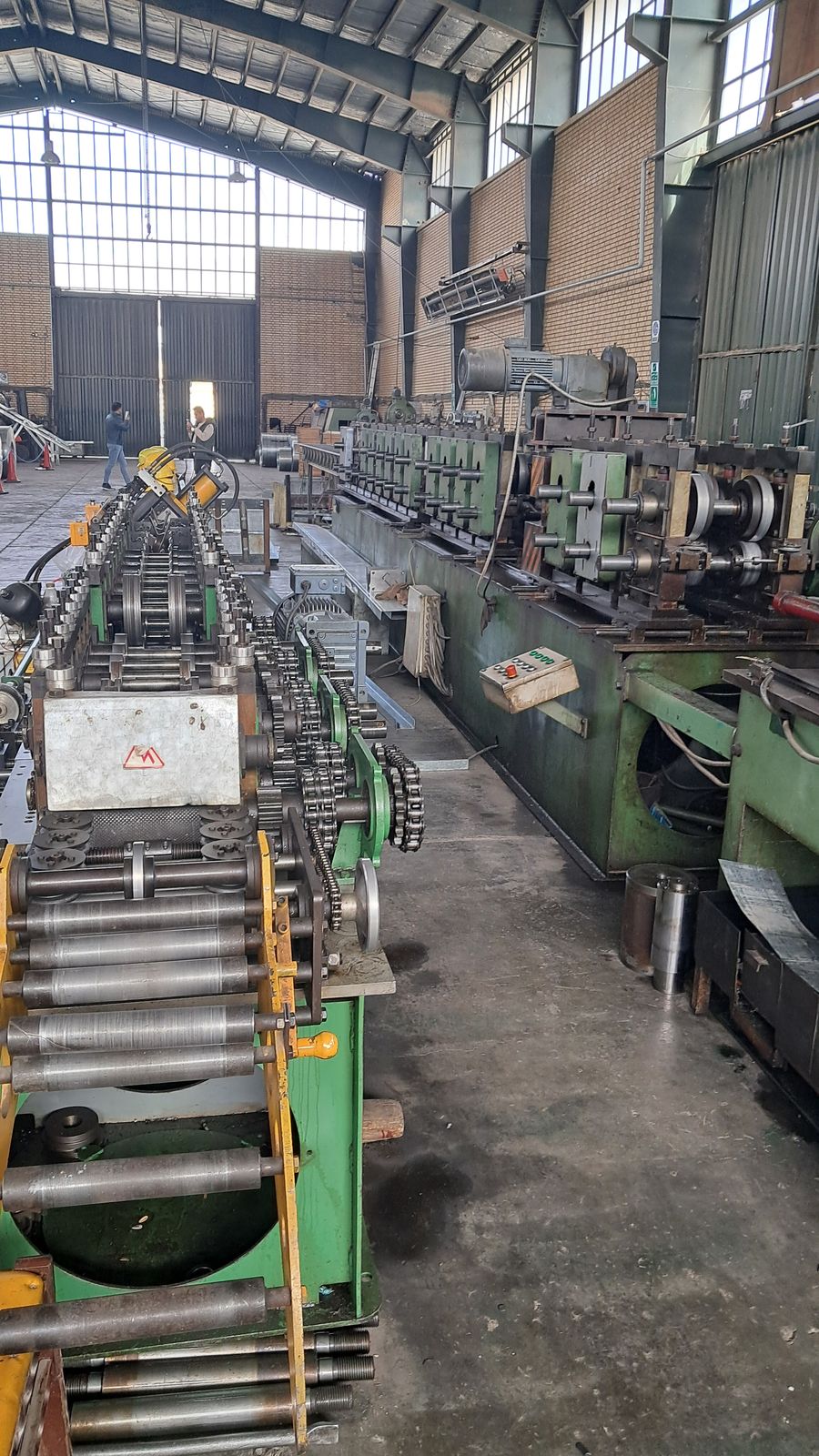

ورق فولادی وارد دستگاه رول‌فرمینگ شده و به مقاطع موردنظر شکل داده می‌شود. پس از شکل‌دهی، اعضا بر اساس نقشه و مشخصات پروژه برش خورده و در محل‌های تعیین‌شده دارای سوراخ‌ها و جزئیات موردنیاز می‌شوند.

اعضای تولیدشده سپس در قالب دیوارها، کف، سقف و خرپا مونتاژ شده و در محل پروژه نصب می‌شوند.

به این ترتیب، برخلاف روش‌های سنتی که بسیاری از جزئیات در کارگاه تعیین می‌شوند، بخش قابل توجهی از فرآیند ساخت LSF می‌تواند پیش از حضور در محل پروژه برنامه‌ریزی و آماده‌سازی شود.

روند ساخت در پایا

هفت گام، از نقشه تا تحویل.

یک ساخت واقعی را دنبال کنید؛ هر گام با تصویری از کارگاه‌های خودمان.

  1. ۰۱

    طراحی

    بررسی نقشه معماری، محاسبات سازه و تعیین مشخصات فنی.

  2. ۰۲

    مدل‌سازی

    تهیه مدل دقیق سازه و نقشه‌های ساخت و مونتاژ.

  3. ۰۳

    تولید

    برش و آماده‌سازی مقاطع فولادی گالوانیزه طبق نقشه‌های اجرایی.

  4. ۰۴

    انتقال

    کنترل و دسته‌بندی قطعات و ارسال آن‌ها به کارگاه، به ترتیب نصب.

  5. ۰۵

    مونتاژ

    برپایی و اتصال اعضای سازه با اتصالات استاندارد.

  6. ۰۶

    اجرا

    دیوارها، سقف، عایق‌کاری، تأسیسات و نازک‌کاری اجرا می‌شود.

  7. ۰۷

    تحویل

    کنترل نهایی و تکمیل جزئیات؛ ساختمان آماده بهره‌برداری است.

اجزا

اجزای اصلی سازه LSF

کاربردهای LSF

LSF در چه ساختمان‌هایی استفاده می‌شود؟

چرا LSF؟

مزایای LSF چیست؟

مقاومت

آیا سازه LSF مقاوم است؟

مقاومت یک سازه LSF به صرف استفاده از فولاد تعیین نمی‌شود؛ بلکه به طراحی سیستم سازه‌ای، مقاطع، ضخامت ورق، اتصالات، مهاربندی، پوشش‌های سازه‌ای و نحوه انتقال نیرو در کل ساختمان وابسته است.

در طراحی مهندسی، بارهای ثقلی و جانبی از جمله زلزله، باد و برف در نظر گرفته می‌شوند و اعضا و اتصالات بر اساس الزامات طراحی کنترل می‌شوند.

بنابراین، LSF یک «سازه سبک» است، اما سبک بودن به معنی ضعیف بودن نیست؛ عملکرد سازه تابع طراحی صحیح و اجرای دقیق آن است.

زلزله

LSF و زلزله

وزن کمتر سازه یکی از ویژگی‌هایی است که در طراحی لرزه‌ای می‌تواند اهمیت داشته باشد، زیرا نیروی زلزله به جرم ساختمان وابسته است. با این حال، عملکرد مناسب یک ساختمان LSF در برابر زلزله صرفاً به سبک بودن آن محدود نمی‌شود و به طراحی صحیح سیستم باربر جانبی، اتصالات، مهاربندی و جزئیات اجرایی وابسته است.

مطالعات و آزمایش‌های انجام‌شده روی دیوارها و ساختمان‌های CFS نیز عملکرد این سیستم را در برابر بارهای جانبی و لرزه‌ای بررسی کرده‌اند.

تأسیسات

تأسیسات در ساختمان LSF

فضای داخلی دیوارهای LSF امکان جانمایی و عبور بخشی از مسیرهای برق و لوله‌کشی را فراهم می‌کند. در صورت پیش‌بینی مسیرهای تأسیسات از مرحله طراحی، می‌توان محل عبور آنها، بازشوها و جزئیات لازم را با سازه هماهنگ کرد.

این هماهنگی می‌تواند از تداخل تأسیسات با اعضای سازه و دوباره‌کاری در زمان اجرا جلوگیری کند.

LSF و عایق‌کاری

ساختار دیوار LSF فقط پروفیل فولادی نیست.

هر دیوار از چند لایه ساخته می‌شود؛ از نمای بیرونی تا صفحه داخلی، هرکدام کار خودش را دارد.

برش لایه‌های یک دیوار LSF06 صفحه داخلی (گچ‌برد)05 تأسیسات داخل دیوار04 قاب فولادی ⁦۸۹×۴۱×۱⁩03 عایق حرارتی و صوتی02 صفحه پوششی01 نمای خارجی
با پایین رفتن صفحه، لایه‌ها از هم باز می‌شوند
  1. ۰۱نمای خارجی
  2. ۰۲صفحه پوششی
  3. ۰۳عایق حرارتی و صوتی
  4. ۰۴قاب فولادی ⁦۸۹×۴۱×۱⁩
  5. ۰۵تأسیسات داخل دیوار
  6. ۰۶صفحه داخلی (گچ‌برد)
  1. ۰۱عایق حرارتی

    در حفره میان استادها قرار می‌گیرد و انتقال گرما از دیوار و سقف را کاهش می‌دهد.

  2. ۰۲عایق صوتی

    انتقال صدا میان فضاهای داخلی و از بیرون به داخل را کم می‌کند.

  3. ۰۳لایه‌های کنترل رطوبت و بخار

    از نفوذ رطوبت و تشکیل میعان درون دیوار جلوگیری می‌کنند.

  4. ۰۴پوشش داخلی

    سطح نهایی دیوار در داخل ساختمان.

  5. ۰۵پوشش خارجی

    لایه بیرونی که دیوار را در برابر شرایط جوی محافظت می‌کند و نمای ساختمان را می‌سازد.

  6. ۰۶جزئیات اتصال پنجره

    محل اتصال پنجره به دیوار باید از نظر آب‌بندی، هوابندی و عایق‌کاری با دقت طراحی و اجرا شود.

  7. ۰۷حذف یا کنترل پل حرارتی

    فولاد گرما را به‌خوبی منتقل می‌کند؛ یک لایه عایق پیوسته، اتلاف گرما از مسیر اعضای فولادی را کنترل می‌کند.

عملکرد حرارتی ساختمان به کل دیتیل دیوار و سقف وابسته است، نه صرفاً وجود LSF.

LSF در ایران

این سیستم در ایران چقدر قابل استفاده است؟

امکان استفاده از LSF در هر پروژه، به طراحی مهندسی، شرایط پروژه و رعایت مقررات وابسته است.

  1. ۰۱ورود و توسعه LSF در ایران

    این سیستم به‌تدریج در کنار روش‌های متداول ساخت، در پروژه‌های ساختمانی به کار گرفته شده است.

  2. ۰۲کاربرد در پروژه‌های ویلایی

    ساخت ویلا از کاربردهای رایج LSF است؛ به‌ویژه جایی که سرعت اجرا یا دسترسی به محل پروژه اهمیت دارد.

  3. ۰۳افزایش طبقه

    وزن کم سازه، افزودن طبقه به ساختمان‌های موجود را پس از بررسی سازه موجود، در بسیاری از موارد امکان‌پذیرتر می‌کند.

  4. ۰۴پروژه‌های صنعتی و پیش‌ساخته

    سوله‌های سبک، ساختمان‌های جانبی و واحدهای پیش‌ساخته از دیگر کاربردهای این سیستم هستند.

  5. ۰۵نقش طراحی و محاسبات مهندسی

    انتخاب مقاطع، اتصالات و سیستم باربر جانبی باید بر اساس محاسبات مهندسی هر پروژه انجام شود.

  6. ۰۶الزامات نظام مهندسی و مقررات

    طراحی و اجرا باید مطابق مقررات ملی ساختمان و الزامات نظام مهندسی انجام شود و مجوزهای لازم پروژه اخذ شود.

مقایسه

LSF در مقایسه با سازه‌های سنتی

ویژگیLSFفولادی متعارفبتن‌آرمه
وزن سازهکممتوسط تا زیادزیاد
پیش‌ساختگیبالامتوسطپایین‌تر
سرعت مونتاژبالامتوسطپایین‌تر
امکان تولید دقیقبالابالاوابسته به اجرا
انعطاف معماریبالابالابالا
نیاز به طراحی تخصصیبسیار مهمبسیار مهمبسیار مهم

این مقایسه کلی است؛ هیچ سیستمی در همه موارد بهترین نیست و انتخاب سازه به شرایط هر پروژه بستگی دارد.

LSF برای چه پروژه‌ای مناسب است؟

آیا پروژه من برای LSF مناسب است؟

پاسخ به این سؤال به چند عامل بستگی دارد: کاربری ساختمان، تعداد طبقات، ابعاد و دهانه‌ها، شرایط زمین، بارگذاری، الزامات معماری، زمان موردنظر برای اجرا و بودجه پروژه.

بنابراین LSF را نباید صرفاً به دلیل سبک بودن یا سرعت اجرا انتخاب کرد. سیستم سازه‌ای باید از مرحله طراحی با شرایط واقعی پروژه بررسی و انتخاب شود.

«LSF یک محصول نیست؛ یک سیستم ساخت است.»
